URBAN SMV70

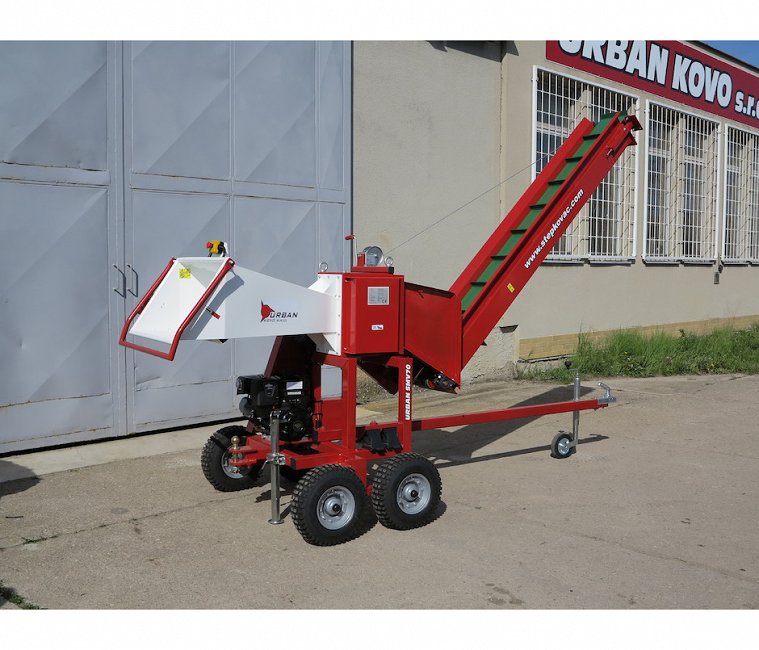

URBAN SMV70 con trasportatore da 2,6 m
La tronchettatrice URBAN SMV70 è alimentata da un motore VANGUARD Briggs & Stratton da 10 CV. La potenza viene trasmessa dal motore dalle cinghie a V su un cambio pieno d'olio che guida il registratore. L'SMV70 è dotato di un telaio fuoristrada con assi indipendenti girevoli.
FINO AL DIAMETRO 80 MM.
Dotazione di serie: gancio traino cib sfera ISO 50, manuale di uso e manutenzione per l'operatore e la dichiarazione di conformità.
.
fotogalleria| Il motore L'SM70 è azionato da un motore Briggs & Straton VANGUARD a quattro tempi da 10 CV, con cavo di trazione o avviatore elettrico opzionale. L'uscita del motore viene trasferita tramite cinghie trapezoidali alla scatola del cambio a olio che aziona i rotori della lama. La capacità del serbatoio del carburante è di 4 litri. Su richiesta, la tronchettatrice può essere dotata con un contatore. |  |
| Il telaio Il taglialegna è dotato di un telaio che è in grado di percorrere disuguaglianze di terreno più grandi grazie agli assi indipendenti. C'è una ruota estraibile davanti al rimorchio e una gamba regolabile sul retro del rimorchio. Il centro di gravità della macchina è leggermente davanti all'asse. Si collega a un veicolo con un diametro di 50 mm. È possibile collegare un piccolo rimorchio a una cerniera classica a una sfera di traino di 50 mm di diametro. SMV70 non è destinato all'uso in autostrada | |
| Il nastro trasportatore Viene utilizzato un nastro trasportatore lungo 2,1 m azionato da una cinghia a V. La pendenza del trasportatore è regolabile da un argano. Il trasportatore viene sollevato in posizione verticale durante il trasporto. È possibile installare sull'estremità del trasportatore gli accessori seguenti: lo scivolo da 0,8 m o un dispositivo di insacco doppio con una gamba di supporto. La tronchettatrice è fissata con quattro viti e il montaggio richiede solo pochi minuti. |  |

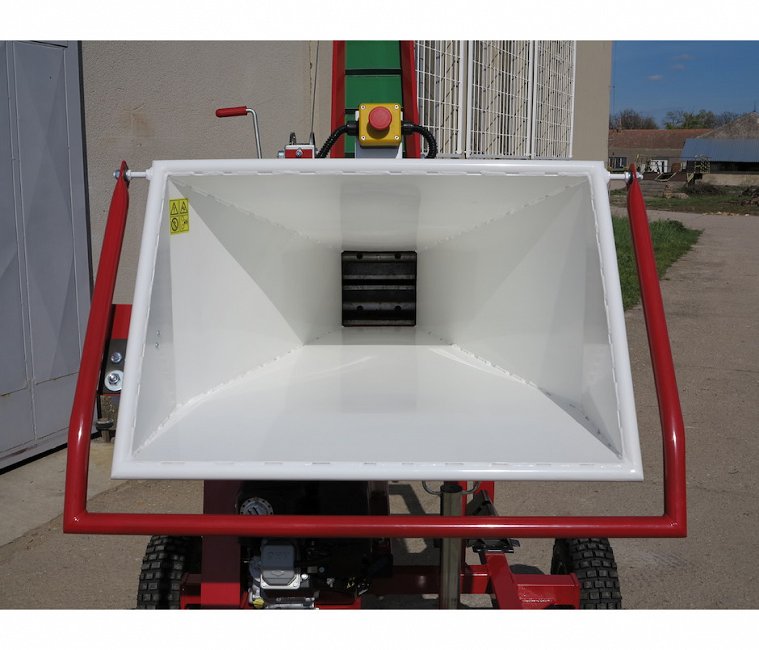

| La tramoggia di ingresso La tramoggia è sufficientemente lunga da garantire sicurezza ed è dotata di un telaio di intercettazione di sicurezza che, premendo verso il basso, arresta il motore. La tramoggia di aspirazione è orientata orizzontalmente, il che facilita notevolmente l'inserimento di tronchi lunghi rispetto alla tramoggia verticale o inclinata. Il telaio della macchina è realizzato con vernice in polvere |  |
| La protezione da sovraccarico Se si inserisce un ramo troppo grande nel dispositivo di cippatura, le cinghie trapezoidali si infrangono e il motore si arresta. Questo è il modo in cui proteggere la tronchettatrice del ramo da sovraccarico. Quando si verifica questa situazione, di solito è impossibile prendere il ramo al di fuori del dispositivo di scheggiatura, perché i coltelli sono bloccati nel tronco. In questa situazione, assicurarsi che il motore non possa avviarsi da sé, riporre la piccola copertura circolare delle cinghie a V e ruotare con la puleggia in senso orario finché il ramo non fuoriesce dal dispositivo di scheggiatura. Quindi, si prega di rimettere il coperchio sul posto. |  |
| Il dispositivo di taglio La macchina lavora con due alberi controrotanti con coltelli. I coltelli rotanti assorbono il legno nella tramoggia di alimentazione senza assistenza. Lo spazio di passaggio tra gli alberi è di 70 mm. Ogni albero ha 3 coltelli fissi, realizzati in acciaio di alta qualità. È possibile riaffilare i coltelli ripetutamente. Dopo l'affilatura è necessario posizionare uno spessore sotto i coltelli per mantenere lo stesso spazio tra i coltelli (circa 0,1 mm). Una singola affilatura di coltelli è in grado di produrre da 100 a 500 metri di legno, a seconda della quantità di contaminanti (fango, chiodi, pietre ecc.). Ogni lama può essere affilata di circa 4 mm, poi deve essere sostituita con una nuova. |  |
| Il gancio di traino Il gancio traino dietro la tronchettatrice può supportare un rimorchio di max 2000 kg (non omologato per la circolazione sulle strade). |  |
| Peso | 460 kg |
| Max. diametro di legno morbido e fresco (pino) | 80 mm |
| Max. diametro di legno duro (quercia, carpino) | 65 mm |
| Max. diametro di legno duro secco (quercia, carpino) | 50 mm |
| Max. Diametri del blocco di legno (abete rosso) | 60 x 60 mm |
| Max. diametro della tavola di legno (abete rosso) | 190 x 20 mm |
| Lunghezza del tronchetto (non regolabile) | 6 - 13 cm |
| Dimensioni dell'ingresso del legno | 200 x 200 mm |
| Dimensioni del serbatoio di ingresso | 700 x 400 mm |
| Velocità di rotazione della lama (rpm) | 200 / min. |
| Massima prestazione | 4 m3/h |
| Potenza del motore | 7,5 kW (10 CV) |
| Carburante | benzina senza piombo (95) |
| Volume del serbatoio del carburante | 4 l |
| Consumo medio di gas | 1 - 1,5 l/h |
| Numero di coltelli | 6 |
| Lo spazio tra i coltelli | approx.0,1 mm |
| Durata dei coltelli (intervallo tra un'affilatura e l'altra) | 100 - 500 m3 di piccoli tronchi |
| Telaio | fuoristrada (senza targa) |
| Protezione da sovraccarico | slittamento della cinghia |
| Dimensioni in posizione di trasporto (lunghezza x larghezza x altezza) | 203X141X336 cm |
| Dimensioni in posizione di lavoro (lunghezza x larghezza x altezza) | a seconda della posizione del trasportatore |
| Dimensioni di imballagio ( lunghezza x larghezza x altezza) | 385X141X250 cm |
| Lunghezza senza barra di traino | 203 cm |
| Uscita di scarico | trasportatore da 2,6 m |
| Trasmissione del convogliatore | trasmissione a cinghia trapezoidale |
| Altezza delle estremità del trasportatore ad angolo da 30° | 191 cm |
| Alteza delle estremità del trasportatore ad angolo da 40° | 228 cm |
| Cerniera per rimorchio | si - classica + sfera ISO |
| AVVIAMENTO ELETTRICO DEL MOTORE L'avviatore elettrico del motore è un accessorio per le tronchettatrici SM70, SMV70 e SMH70. Peso: 12 kg Rende più facile avviare il motore, soprattutto in inverno. |  |
| CONTAGIRI / ORE Il display mostra il numero di giri corrente, quando il motore è in funzione. Peso: 0,1 kg Il contatore orario offre i seguenti vantaggi: |  |
| CONTATORE DELLE VIBRAZIONI Il display mostra il numero totale di ore di funzionamento, quando il motore è in funzione. Peso: 0,1 kg Il contatore orario offre i seguenti vantaggi: |  |
| DUE SACCHI ALL'ESTREMITÀ DEL TRASPORTATORE - PER LA SERIE "70" Hai mai voglia di riempire i piccoli tronchi in sacchi a rete o riempire direttamente un rimorchio o metterli liberamente sul mucchio? La soluzione ideale e’ acquistare la tronchettatrice con un nastro trasportatore e, se necessario, è possibile installare facilmente un doppio sacco all'estremità del trasportatore. Peso: 22kg La tronchettatrice:
è fissato con quattro dadi ad alette e richiede solo alcuni minuti per adattarlo |  |
| Scivolo alla fine del trasportatore - per la serie "70" Peso: 9,5 kg Lunghezza: 0,8 m Adatto per tronchettatrice: SMH70, SMV70, SM70, EM70, TR75, TR70, HM70 |  |
| SUPPORTO PER SACCO GRANDE |  |
